Кабель МелланоксMellanox MFP7E20-N015 Пассивный оптоволоконный кабель MMF MPO12 APC — 2xMPO12 APC, 15 м

Категория: Сетевой кабель

Свяжись с нами

Описание продукта

Кабель МелланоксMellanox MFP7E20-N015 Пассивный оптоволоконный кабель MMF MPO12 APC — 2xMPO12 APC, 15 м

MFP7E20-N015 Двухпортовый трансивер NDR имеет уникальную запатентованную конструкцию NVIDIA, позволяющую использовать два 12-волоконных (MPO-12/APC) оптических разъема с возможностью многократного подключения и полировки под углом, поворачивая оптические разъемы на один форм-фактор OSFP. вертикально на стороне двухпортового приемопередатчика. MFP7E20-N015 позволяет разместить внутри два приемопередатчика NDR, каждый из которых имеет собственный оптический разъем MPO-12/APC, работающий независимо, который может подключаться к другому двухпортовому приемопередатчику или к одному портовому приемопередатчику NDR 400 Гбит/с.

MFP7E20-N015 MPO-12 имеет ленту из 12 волокон, но используются только 8 волокон – четыре волокна передачи и четыре волокна приема для 4 каналов 100G-PAM4 NDR. Конструкция APC сводит к минимуму обратные отражения и помехи сигнала, отводя отраженный свет от лицевой поверхности волокна и поглощая его оболочкой волокна. Ключ позиционирования в верхней части разъема вместе с выравнивающими штифтами определяют схему нумерации положения волокна для совмещения контакта 1 оптического разъема с контактом 1 приемопередатчика, также называемого « полярностью». оптические лучи. Оптоволоконный кабель имеет установочные отверстия, соответствующие контактам трансивера. Важно отметить, что трансиверы имеют контакты. Оптические разъемы имеют отверстия и используются с трансиверами. Оптические разъемы со штырьками несовместимы с трансиверами и используются в магистральных кабелях для соединения двух оптоволоконных кабелей вместе.

Оптический разъем MPO-12/APC используется как в одномодовых, так и в многомодовых оптоволоконных кабелях NDR. Многомодовая оптика обозначается коричневым язычком и оптическим волокном бирюзового цвета. Зеленый пластиковый корпус на разъеме MPO-12/APC обозначает угловой польский разъем и несовместим с корпусом цвета бирюзового цвета для сверхплоских полированных разъемов (UPC) для HDR. MPO-12/APC с 4 передающими и 4 приемными волокнами и скошенным полированным концом разъема.

Технические характеристики MFP7E20-N015

Номер модели	от 4-канального MPO/APC до двух 2-канальных MPO/APC
MFP7E20-N010	10 м
MFP7E20-N015	15 м
MFP7E20-N020	20 м
МФП7Е20-N030	30 м
MFP7E20-N050	50 м

MFP7E20-N015 Ключ позиционирования в верхней части разъема вместе с выравнивающими штифтами определяют схему нумерации положения волокна для совмещения контакта 1 в оптическом разъеме с контактом 1 в трансивере, что также называется «полярностью».
Трансиверы MFP7E20-N015 оснащены установочными штифтами для точного позиционирования кабельного разъема относительно оптических лучей. Оптоволоконный кабель имеет установочные отверстия, соответствующие контактам трансивера.
MFP7E20-N015 Важно отметить, что у трансиверов есть контакты. Оптические разъемы имеют отверстия и используются с трансиверами. Оптические разъемы со штырьками несовместимы с трансиверами и используются в магистральных кабелях для соединения двух оптоволоконных кабелей вместе.

MFP7E20-N015 Оптический разъем MPO-12/APC используется как в одномодовых, так и в многомодовых оптоволоконных кабелях NDR. Многомодовая оптика обозначается коричневым язычком и оптическим волокном бирюзового цвета. Зеленый пластиковый корпус на разъеме MPO-12/APC обозначает угловой польский разъем и несовместим с корпусом цвета бирюзового цвета для сверхплоских полированных разъемов (UPC) для HDR. MPO-12/APC с 4 передающими и 4 приемными волокнами и скошенным полированным концом разъема.

Поставляемые NVIDIA перекрестные оптоволоконные кабели типа B

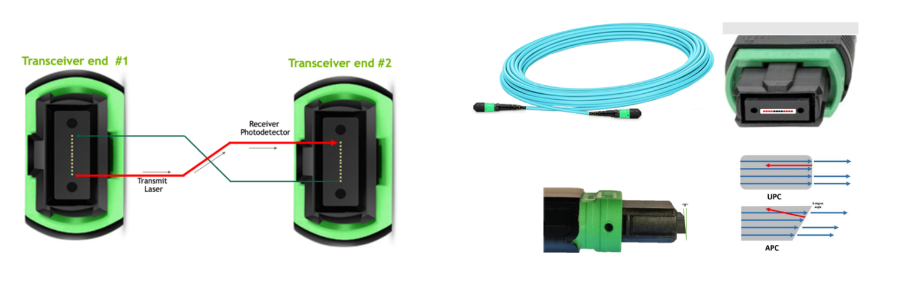

Соединение двух трансиверов напрямую требует совмещения лазерных источников трансивера с правильными фотодетекторами приемного трансивера. Волокна передачи и приема переключаются внутри кабеля, что позволяет напрямую подключать два трансивера друг к другу. Это называется перекрестным волокном типа B. Каждый из двух 4-канальных портов NDR в двухпортовом приемопередатчике имеет собственный 4-канальный оптический разъем, который можно подключить к двум однопортовым приемопередатчикам NDR 400 Гбит/с. Для каждого двухпортового приемопередатчика необходимы два оптоволоконных кабеля. Оптоволоконные кабели представляют собой перекрестный кабель типа B, который выравнивает передающий лазер с фотодетектором приемника противоположного трансивера, позволяя напрямую соединить два трансивера вместе, чтобы обеспечить минимальные оптические потери, наименьшие обратные отражения, максимальную дальность действия и повышенную надежность без использования оптических патч-панелей. Для двухпортовых трансиверов оба кабеля должны быть одного типа (прямой или с разветвителем 1:2), хотя допускается разная длина.
