Кабель МелланоксMellanox MFP7E10-N020 Пассивный оптоволоконный кабель MMF MPO12 APC — MPO12 APC, 20 м

Категория: Сетевой кабель

Свяжись с нами

Описание продукта

Кабель МелланоксMellanox MFP7E10-N020 Пассивный оптоволоконный кабель MMF MPO12 APC — MPO12 APC, 20 м

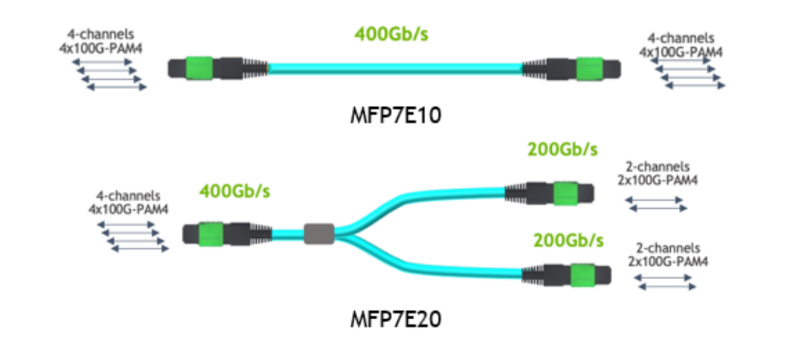

MFP7E10-N020 Двухпортовый трансивер NDR имеет уникальную запатентованную конструкцию NVIDIA, позволяющую использовать два 12-волоконных (MPO-12/APC) оптических разъема с возможностью многократного подключения и полировки под углом, поворачивая оптические разъемы на один форм-фактор OSFP. вертикально на стороне двухпортового приемопередатчика. MFP7E10-N020 позволяет разместить внутри два приемопередатчика NDR, каждый из которых имеет собственный оптический разъем MPO-12/APC, работающий независимо, который может подключаться к другому двухпортовому приемопередатчику или к одному портовому приемопередатчику NDR 400 Гбит/с.

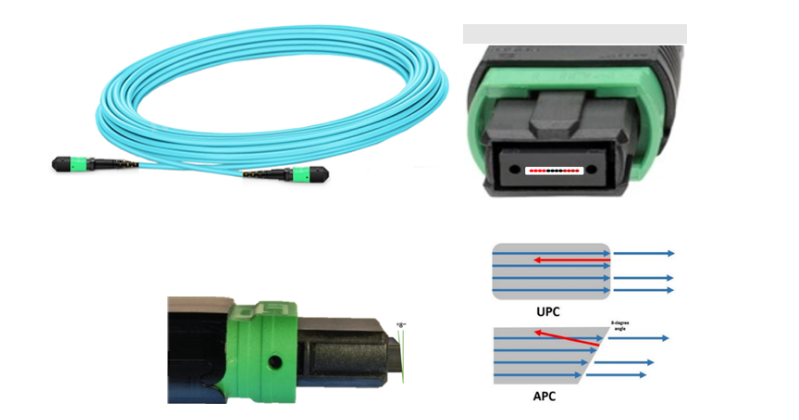

MFP7E10-N020 MPO-12 имеет ленту из 12 волокон, но используются только 8 волокон – четыре волокна передачи и четыре волокна приема для 4 каналов 100G-PAM4 NDR. Конструкция APC сводит к минимуму обратные отражения и помехи сигнала, отводя отраженный свет от лицевой поверхности волокна и поглощая его оболочкой волокна. Ключ позиционирования в верхней части разъема вместе с выравнивающими штифтами определяют схему нумерации положения волокна для совмещения контакта 1 оптического разъема с контактом 1 приемопередатчика, также называемого « полярностью». оптические лучи. Оптоволоконный кабель имеет установочные отверстия, соответствующие контактам трансивера. Важно отметить, что трансиверы имеют контакты. Оптические разъемы имеют отверстия и используются с трансиверами. Оптические разъемы со штырьками несовместимы с трансиверами и используются в магистральных кабелях для соединения двух оптоволоконных кабелей вместе.

Оптический разъем MPO-12/APC используется как в одномодовых, так и в многомодовых оптоволоконных кабелях NDR. Многомодовая оптика обозначается коричневым язычком и оптическим волокном бирюзового цвета. Зеленый пластиковый корпус на разъеме MPO-12/APC обозначает угловой польский разъем и несовместим с корпусом цвета бирюзового цвета для сверхплоских полированных разъемов (UPC) для HDR. MPO-12/APC с 4 передающими и 4 приемными волокнами и скошенным полированным концом разъема.

Технические характеристики MFP7E10-N020

Номер модели	От 4-канального MPO/APC к 4-канальному MPO/APC
MFP7E10-N003	3м
MFP7E10-N005	5 м
MFP7E10-N007	7м
MFP7E10-N010	10 м
MFP7E10-N015	15 м
MFP7E10-N020	20 м
MFP7E10-N030	30 м
MFP7E10-N050	50 м

Ключ позиционирования в верхней части разъема вместе с выравнивающими штифтами определяют схему нумерации положения волокна для совмещения контакта 1 в оптическом разъеме с контактом 1 в трансивере, также называемого «полярностью».
Трансиверы оснащены установочными штифтами для точного позиционирования кабельного разъема относительно оптических лучей. Оптоволоконный кабель имеет установочные отверстия, соответствующие контактам трансивера.
Важно отметить, что трансиверы имеют контакты. Оптические разъемы имеют отверстия и используются с трансиверами. Оптические разъемы со штырьками несовместимы с трансиверами и используются в магистральных кабелях для соединения двух оптоволоконных кабелей вместе.

MFP7E10-N020 Оптический разъем MPO-12/APC используется как в одномодовых, так и в многомодовых оптоволоконных кабелях NDR. Многомодовая оптика обозначается коричневым язычком и оптическим волокном бирюзового цвета. Зеленый пластиковый корпус на разъеме MPO-12/APC обозначает угловой польский разъем и несовместим с корпусом цвета бирюзового цвета для сверхплоских полированных разъемов (UPC) для HDR. MPO-12/APC с 4 передающими и 4 приемными волокнами и скошенным полированным концом разъема.

Поставляемые NVIDIA перекрестные оптоволоконные кабели типа B

Соединение двух трансиверов напрямую требует совмещения лазерных источников трансивера с правильными фотодетекторами приемного трансивера. Волокна передачи и приема переключаются внутри кабеля, что позволяет напрямую подключать два трансивера друг к другу. Это называется перекрестным волокном типа B. Каждый из двух 4-канальных портов NDR в двухпортовом приемопередатчике имеет собственный 4-канальный оптический разъем, который можно подключить к двум однопортовым приемопередатчикам NDR 400 Гбит/с. Для каждого двухпортового приемопередатчика необходимы два оптоволоконных кабеля. Оптоволоконные кабели представляют собой перекрестный кабель типа B, который выравнивает передающий лазер с фотодетектором приемника противоположного трансивера, позволяя напрямую соединить два трансивера вместе, чтобы обеспечить минимальные оптические потери, наименьшие обратные отражения, максимальную дальность действия и повышенную надежность без использования оптических патч-панелей. Для двухпортовых трансиверов оба кабеля должны быть одного типа (прямой или с разветвителем 1:2), хотя допускается разная длина.
